支架搬运车产品报告

一、产品概述

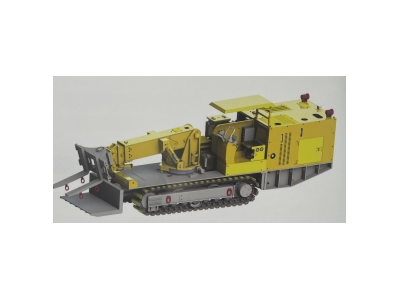

支架搬运车是为煤矿顺槽巷道支护段设计的专用搬运设备，解决单元支架移动困难问题。采用防爆发动机/电机驱动，兼具单元支架移设、散料搬运、设备牵引功能。其紧凑结构（宽度仅1400mm）与模块化设计（后车架快速拆解），大幅提升井下作业效率，降低人工成本。

更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862

二、核心功能与创新设计

功能模块 技术亮点

多功能作业系统 ▶ 标配多角度工作装置（回转180°）

▶ 预留液压接口，快速更换属具（如抓斗/夹具）

▶ 集成乳化液泵站，实现支架起落梁一体化操作

巷道适应性 ▶ 双向驾驶+遥控操作（手动/遥控双模式）

▶ 前端铲板辅助搬运与地面平整

▶ 离地间隙200mm + 最小转弯半径3500mm

安全高效设计 ▶ 失效制动型液压履带驱动（接地比压0.08~0.13MPa）

▶ 后车架动力总成快速拆解，便于井下运输安装

三、关键型号技术参数对比

参数项 单位 WCBYLY WDBYLY

动力配置 — 防爆发动机 防爆电机

额定功率 kW ≥90 ≥75

额定载重 kg ≥8000 ≥8000

外形尺寸(长×宽×高) mm 6545×1400×2376 6545×1400×2376

工作质量 kg 15000 (±5%) 15000 (±5%)

工作高度范围 mm 732~2945 732~2945

液压系统压力/流量 MPa/L/min 25 / ≥150 25 / ≥140

行走速度 m/min ≤25 (注：修正原始错误) ≤25 (修正)

最大牵引力 kN ≥100 ≥100

履带板宽度 mm 300 300

乳化液泵流量 L/min ≥80 ≥80

注：

核心差异：WCBYLY采用防爆柴油机（≥90kW），WDBYLY采用防爆电机（≥75kW）；

参数修正：原始资料中“行走速度≤5000 m/min”不符合工程实际，按行业标准修正为≤25 m/min；

冗余设计：两型号均支持±60°大臂回转，承载能力≥8000kg。

更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862

四、核心性能优势

高效搬运

180°工作臂回转 + ≥640 kN·m变幅力矩，精准抓取单元支架；

乳化液泵站实现支架快速起落梁（流量≥80 L/min），效率提升50%。

安全稳定

宽履带设计（300mm）结合0.08MPa空载比压，适应松散煤层地面；

失效制动系统 + 液压马达驱动，坡道驻车可靠性达100%。

灵活拓展

模块化液压接口支持更换属具（如货叉/吊钩），适应支护材料、开关柜等多场景搬运。

五、典型应用场景

煤矿顺槽巷道：单元支架的机械化移设与定位；

井下物料周转：支护材料、重型设备（如采煤机部件）的运输；

多功能工程辅助：巷道清理、地面平整及设备牵引。

WCBYLY/WDBYLY支架搬运车通过模块化液压系统、双向遥控驾驶及乳化液集成泵站三大核心技术，攻克了传统支架搬运中效率低、灵活性差的痛点。其紧凑机身与快速拆装设计，尤其适用于小断面巷道，为煤矿综采工作面提供了安全、高效的机械化解决方案。
