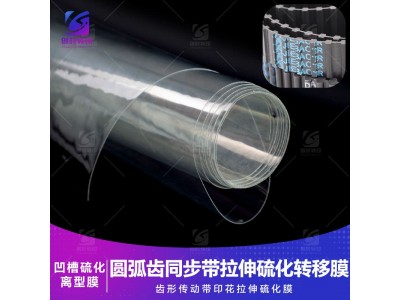

同步带硫化转移膜 凹槽齿形印花软硫化膜 圆弧齿硫化韧性膜 多沟传动工业皮带硫化槽内转移膜

材料体系与动态力学性能

1. 高弹性基材开发
   采用热塑性硫化橡胶（TPV）与氢化丁腈橡胶（HNBR）共混体系，通过动态硫化技术形成互穿网络结构。其中 TPV 提供 200%-300% 的拉伸率，HNBR 赋予 180℃以上的耐温性。典型配方包括：
   • TPV（硬度 70 Shore A）：60-70%
   • HNBR（丙烯腈含量 36%）：20-30%
   • 纳米二氧化硅（粒径 50nm）：5-8%
   • 异氰酸酯偶联剂：1-2%
     该体系在 150℃/10MPa 硫化条件下，拉伸强度≥12MPa，断裂伸长率≥250%，满足汽车正时带、多楔带的动态拉伸需求。
2. 应力松弛控制技术
   通过添加 5-10% 的乙烯 - 醋酸乙烯酯共聚物（EVA），在硫化过程中形成微相分离结构，使拉伸膜在 - 40℃至 160℃温度区间内应力松弛率≤15%。例如，某车型正时带硫化拉伸膜在 120℃/5Hz 动态载荷下，经过 10 万次循环后伸长率衰减仅 8%。
3. 界面适配性设计
   • 表面处理：采用电晕放电（处理功率 30kW/m）使表面能从 32mN/m 提升至 48mN/m，增强与橡胶基材的附着力。
   • 涂层配方：涂覆含氟弹性体（FKM）与硅烷偶联剂的混合涂层，在硫化过程中与橡胶形成化学键合，剥离力控制在 1.5-3N/25mm。

二、可拉伸齿形橡胶带硫化印花膜

多维度协同设计

1. 齿形保真与拉伸平衡
   • 材料选择：使用硬度 60-70 Shore A 的热塑性聚氨酯（TPU），添加 15% 乙烯 - 辛烯共聚物（POE）增韧，在保持齿形精度（±0.03mm）的同时，拉伸率可达 250%。
   • 结构优化：采用 “蜂窝状微腔” 设计，在齿根部位设置直径 0.5mm 的圆形微孔，减少应力集中，使齿形在拉伸过程中变形率≤5%。
2. 高温印花技术集成
   • 油墨体系：采用有机硅改性丙烯酸树脂油墨，在 200℃硫化温度下保持色牢度（ΔE≤1.5），附着力达 5B 级（ISO 2409）。
   • 转移工艺：借鉴摘要 11 的环保型转移膜技术，使用熔点 150℃的 EVA 底基材料，硫化后底基熔融与橡胶结合，避免传统 PET 底基的污染问题。
3. 动态脱模机制
   结合摘要 2 的压差硫化工艺，在拉伸膜内部植入微型气囊结构，硫化冷却阶段通过气囊充气（0.2MPa）产生 10-15N 的脱模力，使齿形带脱模时间从 15 分钟缩短至 6 分钟。

三、齿型传动带硫化印花膜

精密成型与功能集成

1. 微纳结构制造
   • 光刻技术：采用 UV 光刻工艺在膜表面制备深度 20-50μm 的微槽阵列，增加油墨附着面积（比表面积提升 3 倍），使印花清晰度达 1200dpi。
   • 表面织构：通过激光雕刻形成 “倒刺状” 微结构（高度 50μm，倾斜角 45°），使油墨转移率从传统工艺的 85% 提升至 98%。
2. 多性能协同优化
   • 热稳定性：使用聚酰亚胺（PI）薄膜为基材，涂覆耐高温硅橡胶涂层，在 220℃硫化温度下尺寸稳定性≤0.8%。
   • 耐候性：经 500 小时氙灯老化测试（ISO 4892-2），印花色变 ΔE≤2.0，涂层无龟裂。
3. 智能监测功能集成
   在膜中嵌入直径 50μm 的光纤光栅传感器，实时监测硫化过程中的拉伸应力分布。某案例中，通过传感器反馈调整硫化压力（±0.1MPa），使齿形带的疲劳寿命从 12 万次提升至 18 万次。

四、工艺适配与质量控制

1. 硫化工艺参数优化

• 温度梯度控制：采用三段式升温（120℃→160℃→200℃），使拉伸膜在齿形填充阶段（120-160℃）保持高流动性，在印花固化阶段（200℃）实现油墨交联。
• 压力匹配：高压硫化工艺（如摘要 9 的 1.8MPa 外压）要求拉伸膜的拉伸强度≥18MPa，断裂伸长率≥200%，以承受动态应力。

2. 质量检测体系

• 齿形精度：使用 3D 光学扫描仪（精度 ±0.01mm）检测齿顶高度、齿根圆角等参数，合格率需≥99.5%。
• 印花耐久性：通过耐摩擦测试（500 次循环，荷重 500g）和耐油测试（浸泡 ASTM 1 号油 24 小时），确保印花无脱落或变色。

3. 环保与可持续性

• 材料选择：推广使用可降解底基材料（如聚乳酸 PLA），硫化后分解率≥90%，符合欧盟 REACH 法规。
• 能耗优化：采用红外辐射加热技术，硫化时间缩短 30%，能耗降低 25%。

五、典型应用场景与性能验证

1. 新能源汽车正时带
   使用厚度 0.12mm 的 TPV 基拉伸膜，在 180℃/10MPa 条件下硫化氢化丁腈橡胶（HNBR）正时带，齿形精度达 ±0.02mm，在 150℃电机舱环境下寿命超过 20 万公里。
2. 重型卡车多楔带
   采用可拉伸印花膜（拉伸率 220%）硫化三元乙丙橡胶（EPDM）多楔带，在 - 40℃冷启动测试中，印花无开裂；盐雾测试（5% NaCl，1000 小时）后，涂层腐蚀等级≥9 级（ISO 12944）。
3. 工业高速传动带
   集成光纤传感器的齿型印花膜，在 25m/s 线速度下实时监测带体应力，结合智能算法调整硫化参数，使产品不良率从 1.2% 降至 0.3%。

六、技术发展趋势

1. 材料复合化：开发石墨烯改性 TPV，导热系数提升至 1.2W/(m・K)，解决高速传动带的散热难题。
2. 工艺智能化：引入数字孪生技术，模拟硫化过程中拉伸膜的应力分布，实现工艺参数的精准预测。
3. 功能集成化：将 RFID 芯片嵌入印花膜，实现产品全生命周期追溯与健康监测。

通过材料创新、工艺协同与智能检测的深度融合，上述硫化膜技术已成为汽车传动带制造的核心支撑，推动行业向高精度、高可靠性、绿色制造方向升级。
