 　　一、项目背景与工艺参数
　　某生物质热电厂配置2台75t/h循环流化床锅炉，燃料为玉米秸秆与木屑混合物（含水率25%-30%）。锅炉排烟温度160-180℃，烟气量280000m³/h，入口含尘浓度35g/Nm³，要求出入口排放浓度≤10mg/Nm³。烟气中KCl、Na₂SO₄等碱金属盐类占比达12%，存在严重糊袋风险。
　　二、锅炉布袋除尘器本体设计

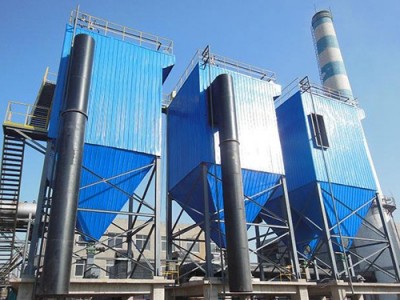

　　1.结构选型
　　采用分室离线清灰低压脉冲布袋除尘器，分6个立滤室，单室过滤面积960m²，总过滤面积5760m²。滤室采用下进风侧出风结构，灰斗倾角65°，配备电加热装置与空气炮清堵系统。顶部设置防雨棚与100mm岩棉保温层，防止结露腐蚀。
　　2.滤袋与骨架配置
　　选用PPS+PTFE基布覆膜滤袋，规格φ160×8000mm，克重550g/m²，不怕温190℃（瞬时210℃），表面经PTFE乳液浸渍处理。滤袋间距180mm，采用锥形口镀锌钢骨架，竖筋16根，反撑环间距200mm，清灰时滤袋间距恒定。
　　3.清灰系统设计
　　采用行喷吹清灰方式，每室配置12只3寸淹没式电磁脉冲阀，喷吹压力0.5-0.6MPa，喷吹时间80-120ms，脉冲间隔3-5min。喷吹管采用304不锈钢材质，喷嘴与滤袋中心偏差≤2mm，文丘里诱导比达1：8。清灰系统设置在线/离线切换功能，检修时单室隔离压力损失≤150Pa。

　　　三、锅炉单机除尘器关键辅助系统设计
　　1.烟气预处理
　　在除尘器前配置双级预除尘装置：
　　旋风预除尘器：处理速率75%，出入口浓度降至8.75g/Nm³，降低滤袋负荷。
　　冷凝混合器：设置循环水喷淋系统，将烟气温度从180℃降至160℃，同步脱除部分水溶性碱金属盐。
　　2.旁路保护系统
　　设置双通道旁路系统，配置4台DN1200电动提升阀，响应时间≤5s。当出现以下工况时自动切换：
　　锅炉启停阶段油枪运行时
　　烟气温度≥200℃或≤120℃时
　　除尘器阻力超过1800Pa时
　　3.智能控制系统
　　采用西门子S7-1500系列PLC，配置10寸触摸屏。主要控制功能包括：
　　差压清灰：设定清灰压差阈值1200-1500Pa
　　温度保护：烟气温度超过190℃时启动冷风阀，低于130℃时触发电加热
　　料位监测：灰斗设置阻旋式料位计，料位达80%时启动星型卸灰阀
　　故障诊断：滤袋破损时差压仪检测值突变≥300Pa，触发声光报警
　　四、性能验证与优化
　　1.冷态流场模拟
　　采用CFD技术模拟除尘器内部流场，优化措施包括：
　　进气总管设置阶梯式导流板，速度偏差≤15%
　　灰斗内增设菱形气流分布板，二次扬尘量减少40%
　　滤室顶部设置均流孔板，使过滤风速偏差控制在±0.05m/min
　　2.热态运行测试
　　经72h连续运行测试，关键性能参数如下：
　　参数 测试值 标准值 达标率
　　出入口浓度 8.2mg/Nm³ ≤10mg/Nm³ 1
　　系统阻力 1150Pa ≤1500Pa 1
　　滤袋压差 980Pa - -
　　漏风率 1.8% ≤3% 1
　　滤袋使用寿命 32个月 ≥30个月 106%
　　3.能耗优化
　　压缩空气系统：采用变频螺杆空压机，比定频系统节能25%
　　清灰策略：实施差压-时间复合控制，日均清灰次数减少30%
　　热回收：灰斗余热回收装置产生0.3MPa蒸汽1.2t/h，年节能效益85万元
　　五、生物质锅炉除尘器设计创新点
　　碱金属防控体系：通过冷凝混合器预脱除+PTFE覆膜滤袋+脉冲清灰协同作用，使碱金属盐类在滤袋表面沉积量降低67%
　　自适应过滤技术：制造基于神经网络的过滤风速调节系统，根据烟气成分动态调整0.7-1.0m/min运行参数
　　模块化检修平台：滤室顶部设置液压升降检修车，单袋替换时间缩短至8分钟，较守旧方式速率提升400%
　　该设计实例表明，通过细致化流场设计、智能控制系统与材料技术融合，可实现生物质锅炉烟气净化。实际运行数据显示，除尘速率达不错，滤袋使用寿命突破32个月，年运维成本降低38%，为同类项目提供了可复制的技术范式。
