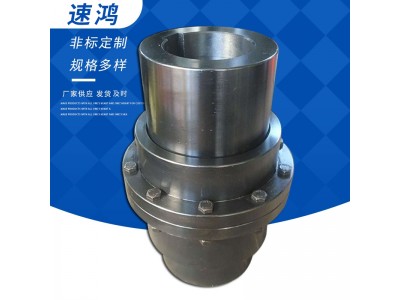

鼓形齿式联轴器在生产现场常见故障原因分析与产品特点主要有如下几个方面<一>、鼓形齿式联轴器在生产现场常见故障原因分析
一、车L钢设备中棒线材的轧机与减速箱连接大多数采用是贯穿式鼓形齿式联轴器，联轴器的减速机端结构。鼓形齿式联轴器包括轴、外齿轴套、内齿圈和连接盘，连接盘通过锁紧螺栓连接在待装配减速机输出轴的端面上，内齿圈通过花键套装在待装配减速机的输出轴上并压在连接盘上，外齿轴套通过花键套装在轴上并与轴过盈配合，外齿轴套通过压板和锁紧螺栓悬吊在内齿圈上并与内齿圈齿啮合。
二、上述结构的鼓形齿式联轴器在使用时，整个联轴器通过外齿轴套和内齿圈压在与减速机输出轴的端面固定连接的连接盘上，几乎整个鼓形齿式联轴器的重力都集中压在连接盘上。轧辊在轧制坯料时，受坯料的冲击和上下轧辊的振动，连接连接盘和减速机的锁紧螺栓既受拉力又受剪切力，在鼓形齿式联轴器长期旋转下锁紧螺栓易被拉断或剪切断，而连接盘处在内齿圈内，不能随时被发现，待全部锁紧螺栓失效后，整个鼓形齿式联轴器从减速机的输出轴上脱离，造成设备停机，严重地影响了后道加工工序。
三、从结构及使用情况看，出现上述故障的主要原因是，轧线轧机轧辊经过多次重复使用的，轴径尺寸发生变化，鼓形齿式联轴器在旋转下接轴倾角随之变大，由于连接盘和内齿圈之间的间隙太小，内齿圈在补偿花键轴间隙时径向挤压连接盘，轧辊在轧制坯料时，花键轴一直存在摆动，摆动使连接盘的外表面与内齿圈的内表面存在的碰撞，加剧锁紧螺栓和连接环套所受的剪切力，导致连接盘连接螺栓剪断造成故障。
因此，本文针对上述鼓形齿式联轴器故障原因的分析不足之处，为了增加连接盘与减速机输出轴的连接方式，减轻锁紧螺栓所受的拉力或剪切力，避免鼓形齿式联轴器在旋转时被拉断或剪切断，降低立式轧机的设备故障，进一步提升生产速率，提出了连接盘的改进方案。
<二>、鼓型齿式联轴器的产品特点主要有如下几个方面
1、承载。在相同的内齿套外径和联轴器大外径下，鼓型齿式联轴器的承载能力平均比直齿式联轴器提高15~20%；
2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1；而鼓型齿式联轴器的许用角位移为1：30”，提高50%，在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大；
3、鼓形齿面使内、外齿的接触条件，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时了齿面摩擦、磨损状况，降低了噪声，维修周期长；
4、外齿套齿端呈喇叭形状，使内、外齿装拆方便。
5、传动达99.7%。基于经上特点，已普遍以鼓形齿替代直齿式联轴器。一些厂家生产的鼓型齿式联轴器品种规格，并符合相应的标准。鼓型齿式联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。
沧州速鸿机械制造有限公司（http://www.czshlzq.com）主营各种HL尼龙柱销联轴器、轮胎联轴器、尼龙齿式联轴器产品远销各地，为造纸、冶金、纺织、造船、农机、运输、化工、轻工等行业设备很新、技术进步，提供所需的配套装置，产品质量稳定。热忱的欢迎各地客户来厂来电咨询。
